Optima

Direktanschluss-Pumpe mit Druckfeder für Matschanlagen

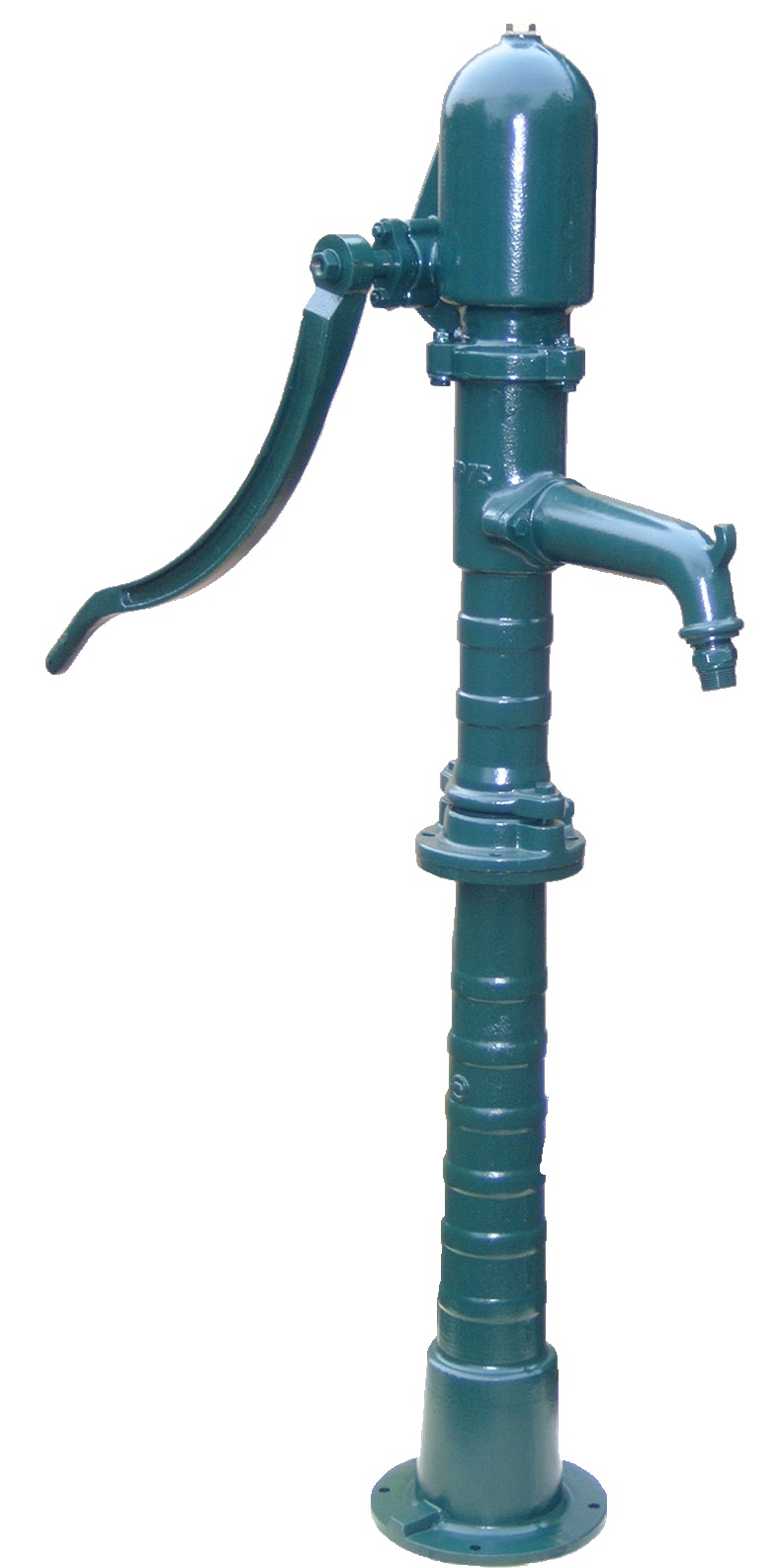

Bei der SD-75 Optima handelt es sich um eine Handschwengelpumpe, die an das Wassernetz angeschlossen wird und durch das Anheben des Pumpenschwengels Wasser freigibt. Dabei erfolgt die langsame Abwärtsbewegung des Schwengels automatisch. Auf diese Weise wird das Ventil, in diesem Fall eine Druckfeder, geschlossen und der Wasserfluss unterbrochen.
Erst durch erneutes Anheben des Pumpenschwengels wird das Ventil wieder geöffnet und der Wasserfluss von Neuem in Bewegung gesetzt. Sollte der Pumpenschwengel durchgehend angehoben sein, folgt ein durchgehender Dauerfluss. Erst beim Loslassen und automatischer Abwärtsbewegung wird das Ventil geschlossen und der Wasserfluss unterbrochen.
Es ist darauf zu achten, die Pumpe vor Frost zu schützen! Im Winter darf keine Flüssigkeit in den Zuleitungen sowie in der Pumpe selbst zurückbleiben.

Das empfohlene Set besteht aus:

Artikel-Nr.  Teil

86455

Pumpe  770 mm

86498  Anschlussgarnitur

88202

Ständer 700 mm

88203

Ständer 600 mm

88204

Ständer 400 mm


Für die vollständige Ersatzteilliste klicken Sie hier.
Für die vollständige Montageanleitung klicken Sie
hier.



Technische Daten:
Gusseiserner Pumpenkörper aus verschraubtem Ober- und Unterteil mit angeflanschtem Auslaufrohr, innen emailliert.
Verkaufslackierung: RAL 6005, "moosgrün"
Achtung: Grauguss rostet - Lackschäden bitte sofort ausbessern!

Gesamthöhe über OK-Gelände:
Pumpe inkl. Pumpenständer: 145 cm
Höhe des Auslaufs über OK-Gelände: 90 cm
Schwengelgriff-Höhe in Ruhelage:
70 cm
Nur Pumpen: 77 cm
Pumpenständer/Standardhöhe, ca.:
68 cm
Anschluss für Druckleitung an UK-Oberteil in Verbindung mit Reduzierstück: 3/4"

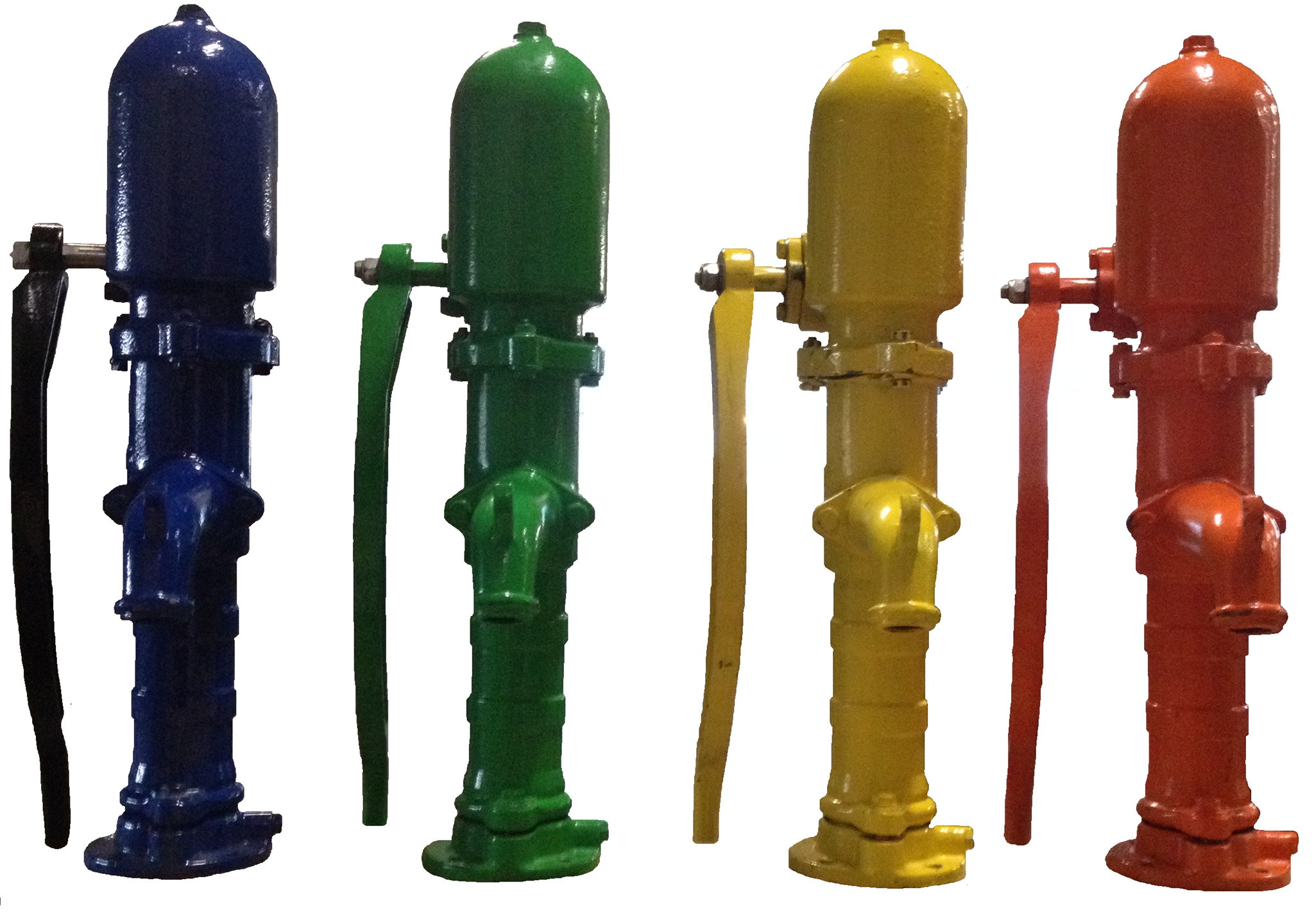

Erhältlich in sämtlichen RAL-Farben lackiert, abgesehen von Glimmerfarben
Pulverbeschichtung erhältlich in allen RAL- und DB-Farben
