Tiefbrunnenserie

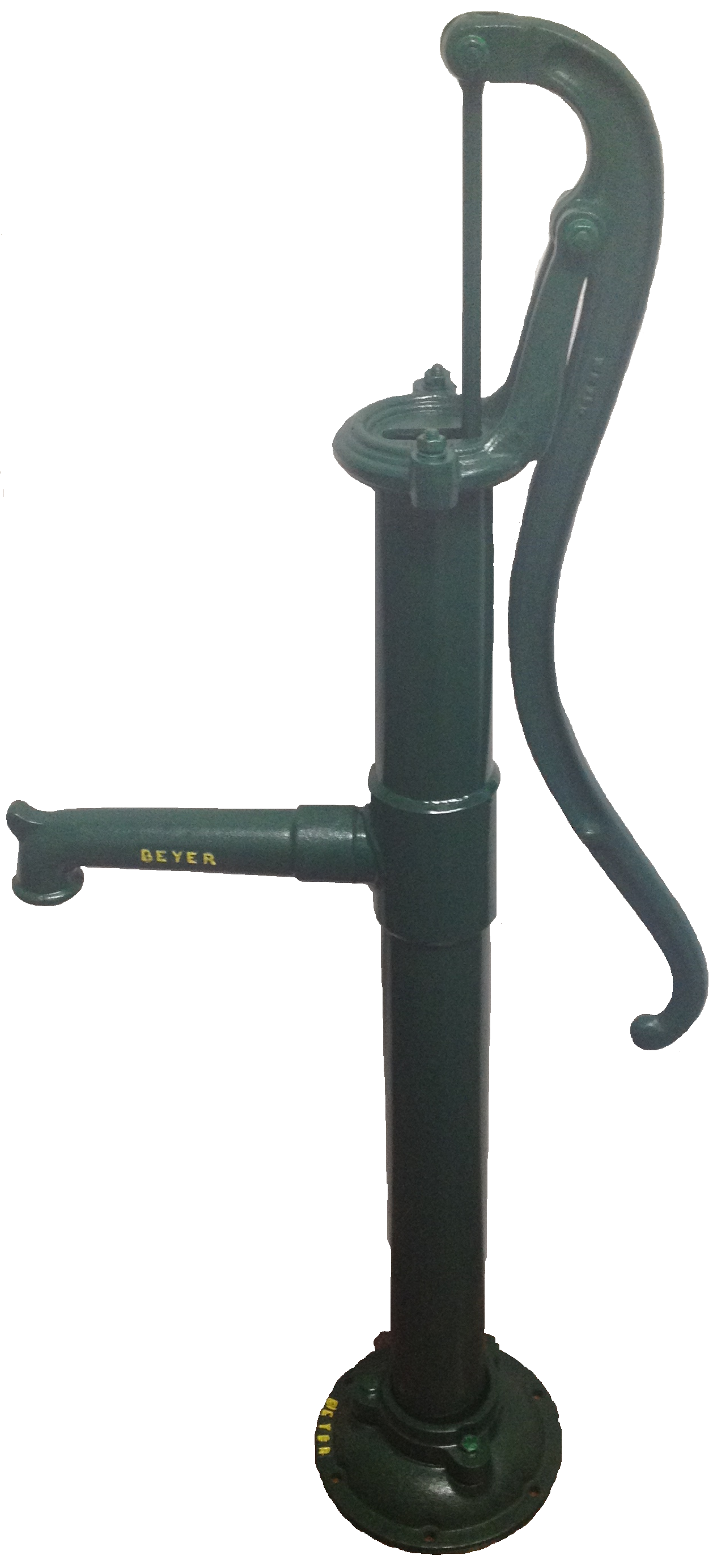

"G250"-Serie

Tiefbrunnenständer
ohne Innenleben, in Verwendung mit separatem Arbeitszylinder

Typ Art.-Nr. Höhe Zylinderweite max. Saughöhe
G250 107500 130 cm -- 15 Meter

Tiefbrunnenständerpumpe
komplett mit Kolben und Zugstange
Typ Art.-Nr. Höhe Zylinderweite max. Saughöhe
G250 P 107100 130 cm 75 mm 7 Meter

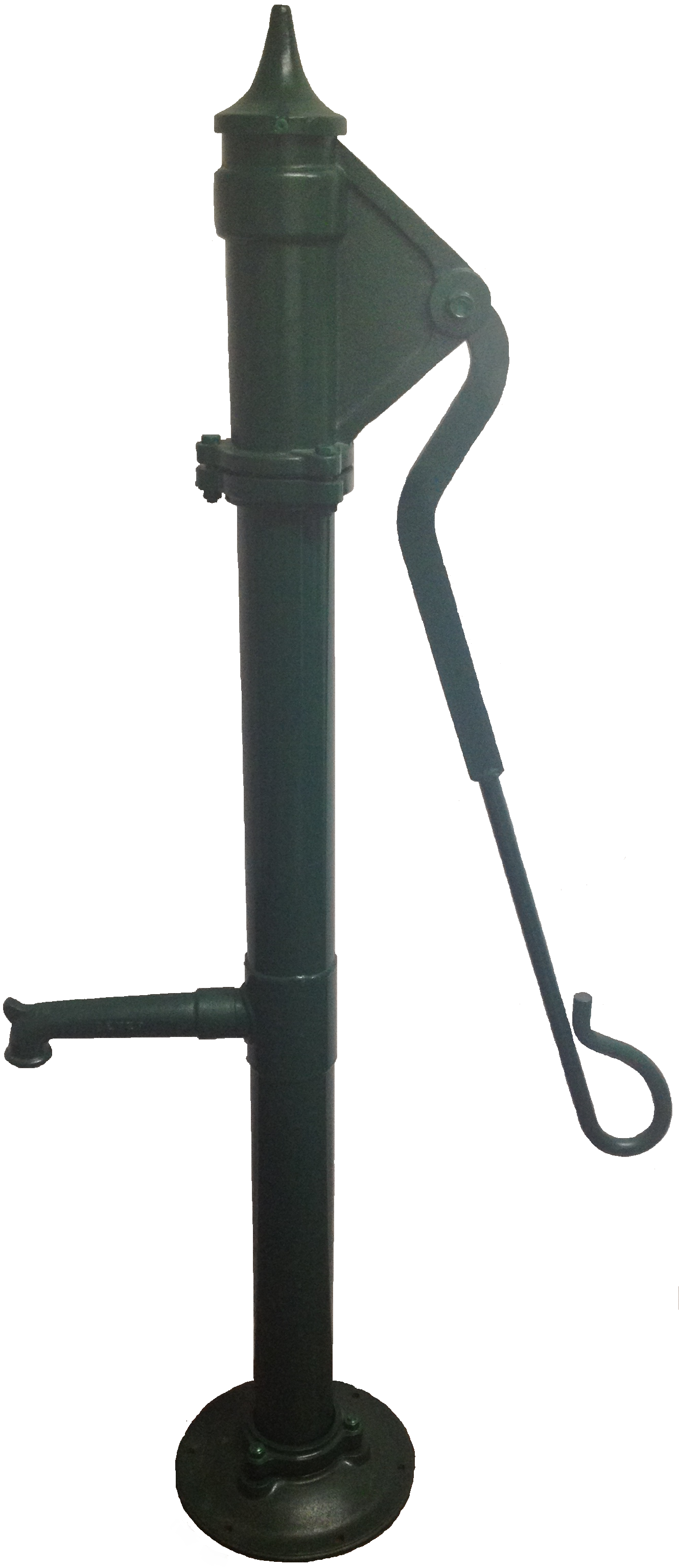

"H52"-Serie

Tiefbrunnenständer
ohne Kolben, in Verwendung mit separatem Arbeitszylinder
Typ Art-Nr. Höhe Zylinderweite max. Saughöhe
H52 107600 175 cm -- 25 Meter

Tiefbrunnenständerpumpe
komplett mit Kolben und Zugstange
Typ Art.-Nr. Höhe Zylinderweite max. Saughöhe
H52 P 107200 175 cm 90 mm 7 Meter

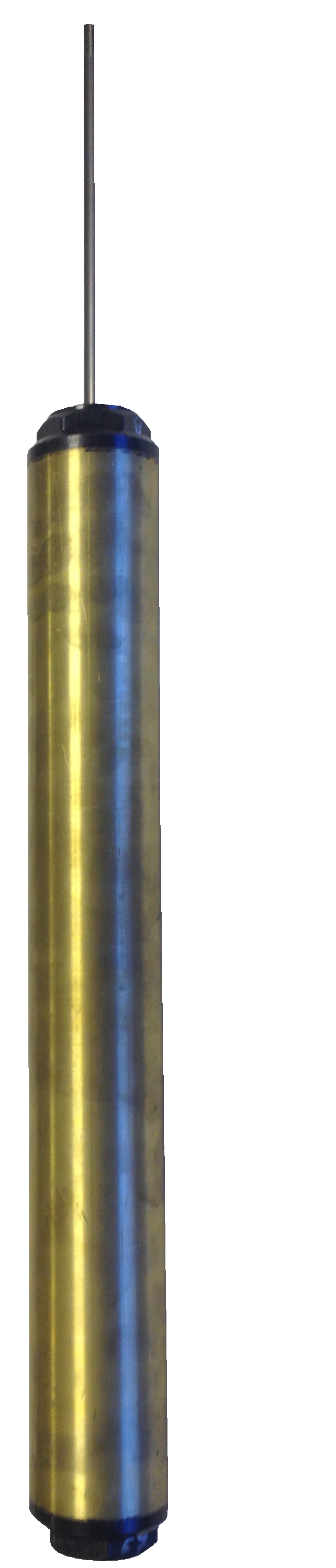

Messing-Arbeitszylinder für Rohrbrunnen
mit Grauguss-Verschraubungen
Typ Art.-Nr. Baulänge Zylinderweite Rohranschluss unten Rohranschluss oben
67 107700 650 mm 65 mm 1 1/4" 1 1/2"
67a 107720 650 mm 70 mm 1 1/4" 1 1/2"
67b 107740 650 mm 75 mm 1 1/4" 1 1/2"

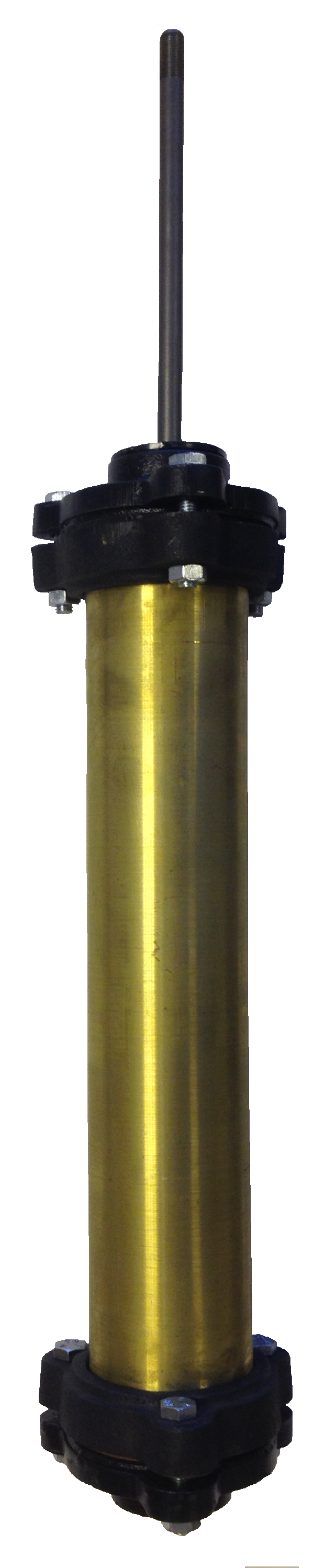

Flanschenzylinder für Kesselpumpen
aus Messingrohr mit Gusseisen-Flanschen

Typ Art.-Nr. Baulänge Hublänge Zylinderweite Rohranschluss
70 107750 500 mm 350 mm 70 mm 1 1/4"
71 107770 510 mm 350 mm 80 mm 1 1/2"
72 107790 515 mm 350 mm 90 mm 1 1/2"



             Flanschenzylinder                                           Arbeitszylinder
